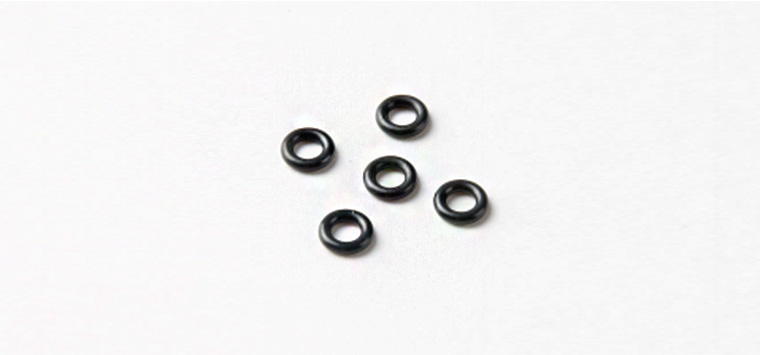

O型圈的硬度對密封效果有顯著影響，其作用機制貫穿密封性能、耐壓能力、介質適應性及使用壽命等核心維度。以下從專業角度系統解析其影響邏輯與實際應用場景：

一、硬度對密封性能的直接影響

1. 彈性變形與接觸壓力
• 低硬度O型圈（如50 Shore A）：
  彈性模量低，壓縮后易產生較大形變，能充分填充密封面微觀不平整（如表面粗糙度Ra 3.2μm以上），形成高接觸壓力（可達10-20 MPa），適合低壓密封或動態密封（如旋轉軸密封）。
  高硬度O型圈（如90 Shore A）：
  彈性模量高，形變率低，需配合更高的壓縮率（如25%-30%）才能達到相同接觸壓力，但長期壓縮回彈率更高（可達95%以上），適合高壓靜態密封（如液壓閥體）。
2. 抗擠出性能與壓力閾值
• 硬度與抗擠出能力呈正相關：硬度每提升10 Shore A，抗擠出能力提升約30%。
• 臨界壓力公式：
  Pmax=12(1−ν2)⋅dE⋅t3
  （E：彈性模量，t：O型圈線徑，d：間隙寬度，ν：泊松比）
  高硬度O型圈（E更大）可承受更高壓力而不被擠入間隙。
  數據參考：70 Shore A的丁腈橡膠O型圈在0.5mm間隙下，抗擠出壓力為15 MPa；90 Shore A的氟橡膠O型圈可達30 MPa。

二、硬度與密封失效模式的關聯

1. 低硬度O型圈的失效風險
• 壓縮永久變形：長期受壓后分子鏈松弛，硬度下降導致密封失效。
  實驗數據：50 Shore A的丁腈橡膠在100℃/70h老化后，硬度下降至40 Shore A，泄漏率增加4倍。
• 動態磨損：在高速往復運動中（如活塞桿密封，速度>0.5 m/s），低硬度O型圈易因摩擦生熱（表面溫度可達120℃）而加速老化。
2. 高硬度O型圈的失效風險
• 脆性斷裂：在低溫（-20℃以下）或沖擊載荷下，高硬度O型圈（如90 Shore A）可能因韌性不足而開裂。
• 安裝損傷：硬度過高時，O型圈易被銳邊割傷（如密封槽倒角不足），導致泄漏。

三、硬度與介質適應性的協同作用

1. 硬度對介質滲透的影響
• 滲透速率公式：
  Q=LD⋅A⋅ΔP
  （D：擴散系數，A：接觸面積，ΔP：壓力差，L：O型圈厚度）
  高硬度O型圈（分子鏈更緊密）的擴散系數D更低，可減少介質滲透（如丁腈橡膠在液壓油中的滲透速率，90 Shore A比70 Shore A低60%）。
• 化學腐蝕影響：強腐蝕介質（如濃硫酸）會加速橡膠老化，此時需選擇高硬度耐腐蝕材質（如氟橡膠FKM，硬度75-85 Shore A）以兼顧耐化學性與機械強度。
2. 溫度-硬度耦合效應
• 邵氏硬度溫度敏感性：橡膠硬度隨溫度升高而降低（丁腈橡膠每升高10℃，硬度下降約2 Shore A）。
  策略：高溫工況（>120℃）需選用高硬度耐溫材質（如全氟醚橡膠FFKM，硬度80-90 Shore A），并增加初始硬度以補償熱軟化。

四、硬度與密封系統設計的匹配原則

1. 基于壓力的硬度選擇




   壓力等級	推薦硬度范圍	典型應用
   低壓（<5 MPa）	50-70 Shore A	真空設備、水處理系統
   中壓（5-20 MPa）	70-85 Shore A	液壓系統、通用機械
   高壓（>20 MPa）	85-95 Shore A	航空航天、石油鉆探




2. 基于運動的硬度選擇

• 動態密封：優先選擇中低硬度（60-75 Shore A）以降低摩擦（μ=0.2-0.4），并配合潤滑劑使用。
• 靜態密封：可選用高硬度（80-95 Shore A）以提高抗擠出能力。

3. 基于公差的硬度選擇

• 大間隙密封：低硬度O型圈通過更大形變補償間隙（如±0.3mm公差）。
• 精密間隙密封：高硬度O型圈需配合高精度加工（如H7/g6配合）以避免泄漏。

五、硬度優化的工程實踐建議

1. 硬度梯度設計
• 在極端工況下，可采用雙硬度O型圈（如內層高硬度抗擠出，外層低硬度補償公差）。
• 案例：某液壓閥采用90 Shore A（內層）+70 Shore A（外層）復合O型圈，壽命提升3倍。
2. 硬度與表面處理的協同
• 密封槽倒角：高硬度O型圈需更大的倒角半徑（R≥0.5mm）以避免安裝損傷。
• 表面鍍層：與金屬密封面配合時，高硬度O型圈對表面粗糙度更敏感（建議Ra≤0.4μm）。
3. 硬度測試與質量控制
• 硬度測量標準：采用邵氏A硬度計，測試點間距≥6mm，每個O型圈測試5點取平均值。
• 硬度公差控制：批量生產中硬度波動應≤±3 Shore A，避免因硬度差異導致密封失效。

O型圈的硬度是密封系統設計的核心參數，其選擇需綜合權衡壓力、介質、溫度、運動形式及加工精度。低硬度提供彈性補償，高硬度增強抗擠出能力，而中硬度則平衡了性能與成本。工程實踐中，建議通過硬度-材質-結構的協同優化，實現密封壽命與可靠性的最大化。若您還有其他疑問，歡迎進入海升橡膠官網咨詢www.mkfh.com.cn，撥打400-0590-280；或者關注企業微信公眾號。
